Лесосушильная камера ЛСК 120

Каталог товаров
цена по запросу

Блок лесосушильных камер БЛСК120 состоит из двух камер ЛСК60. Камеры имеют общие боковые стены. Камеры предназначены для высушивания пиломатериалов различных пород и толщин по 0, 1, 2 и 3 категориям качества. По принципу работы – это камеры периодического действия. Все пиломатериалы одновременно загружаются и одновременно выгружаются из камеры.

По виду агента сушки и способу подвода теплоты – камеры конвективные воздушные. В качестве теплоносителя используется горячая вода.

По принципу циркуляции сушильного агента – камеры с вертикальной поперечной реверсивной циркуляцией.

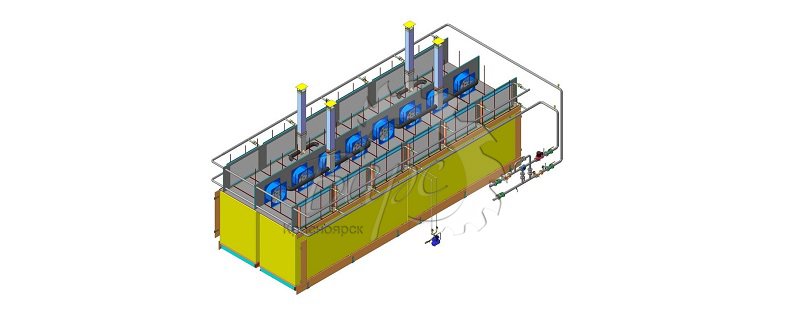

Камера разделена горизонтальным экраном (ложным потолком) на сушильное пространство, куда по рельсовым путям на подштабельных тележках загружаются штабели пиломатериалов, и на рециркуляционный канал, где установлены осевые вентиляторы и калориферы.

Воздушный поток циркулирует по замкнутому контуру. От осевых вентиляторов он проходит в рециркуляционном канале через калориферы, где осуществляется его подогрев. Затем воздух поступает в штабеля, где отдает теплоту древесине и поглощает испаряемую из нее влагу.

Приточно-вытяжная вентиляция позволяет производить частичный выброс влажного и подсос свежего воздуха.

Управление режимными параметрами сушильного агента (температура и психрометрическая разность температур) в камере осуществляется системой автоматического регулирования.

Ограждения камер могут изготавливаться из кирпича, бетонных блоков и других строительных материалов.

Технические характеристика камеры ЛСК60

Наименование показателя

Величина

1

2

Тип сушильной камеры

конвективная

Сушильный агент

воздух

Циркуляция сушильного агента

вертикально-поперечная

Количество и диаметр вентиляторов, шт. х мм

4 х 800

Производительность каждого вентилятора, m³/ч

20 000

Напор каждого вентилятора, Па

250

Мощность электродвигателя каждого вентилятора, кВт

4

Режим работы вентиляторов

реверсивный

Давление в системе увлажнения, бар

3

Загрузка штабелей в камеру

продольная, на тележках

Внутренние размеры сушильной камеры, мм:

-     длина

-     ширина

-     высота



12 500

5 600

4 300

Высота циркуляционного канала, мм

1 200

Размеры ворот, мм:

-     ширина

-     высота



4 500

2 970

Размеры штабеля, мм:

-     длина

-     ширина

-     высота



6 200

2 000

2 600

Количество штабелей, шт.

4

Теплоноситель:

-     тип

-     температура, °С



горячая вода

90-95

Потребляемая тепловая мощность, кВт:

-     средняя

-     максимальная



170

360

Электрическая мощность, кВт:

-     блока вентиляторов

-     общая



32

36

Вместимость камеры, м3:



условный материал

58,6

Технические характеристики

Объём сушильной камеры *, м³ 120
Внутренние размеры (ш×г×в), м 13900х8200х5200
Вентиляторы, шт×кВТ 8х4
Кол-во пакетов **, шт. (ш×г×в) 4 (6500х2800х3000)
Кол-во калориферных блоков, шт. 6
Кол-во трубок в блоке, шт. -
Установленная тепловая мощность ***, кВт 265
*  Объем сушильной камеры принят из расчета сечения доски 50×150 мм длинной 6м;
**  Размер пакета 1,2×1,2×6 м;
***  Максимальная тепловая мощность в режиме прогрева, (максимальная/средняя)
