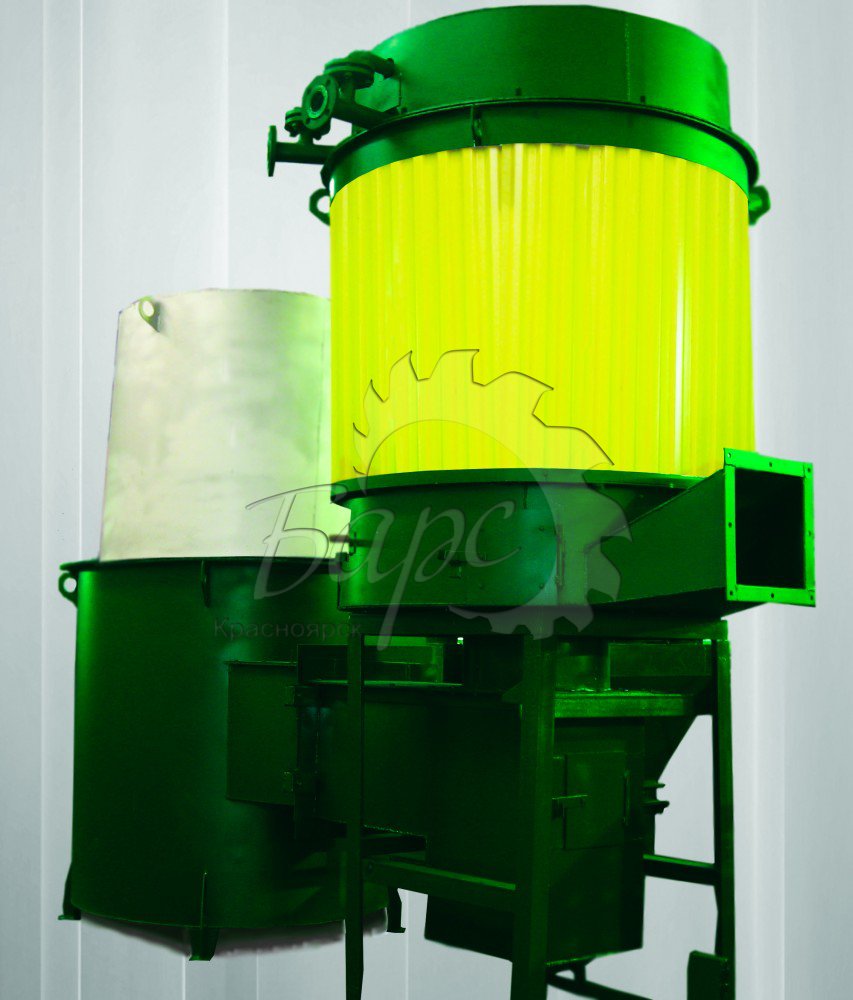

Водогрейные котлы серии Еу

Каталог товаров
цена по запросу

Твердотопливные водогрейные котлы серии Еу на основе газогенераторных топок предназначены для использования в целях отопления, горячего водоснабжения, а также для технологических нужд.

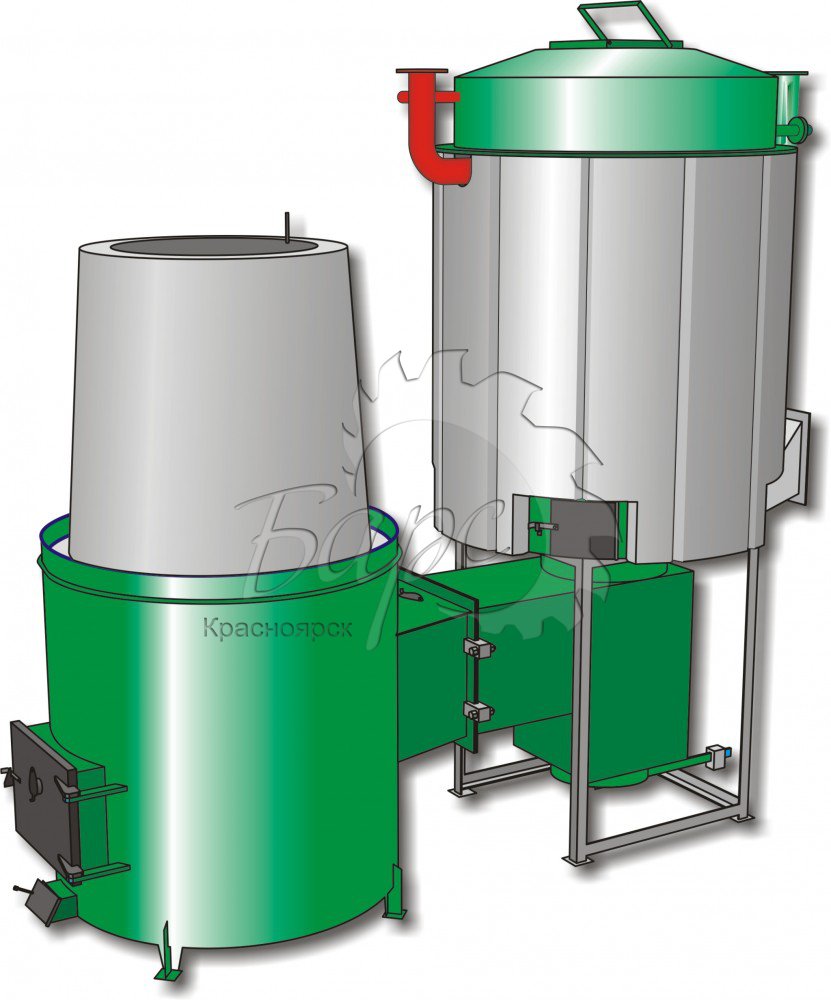

Котел состоит из топки и водотрубного теплообменника.

Топка
газогенераторная, немеханизированная, оборудована оперативным топливным бункером с разовой загрузкой на один час непрерывной работы.

Теплообменник

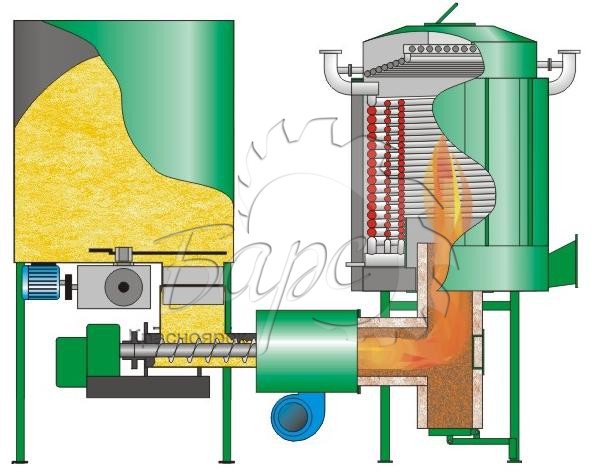

изготовлен из 3-х концентрических змеевиков и верхней охлаждаемой крышки. Двухходовая по газам схема теплообменника дает минимальное осаждение золы на поверхностях теплообмена.

Топливо
Топка котла позволяет сжигать следующие виды топлива: опилки, стружку, древесную щепу, лузгу подсолнечника, отходы ДСП, ДВП, МДФ и т. п. Топливо так же может содержать обрезки деревообработки (до 0,5 м длиной) до 30% по объёму. Номинальная тепловая мощность достигается при влажности топлива не более 30%.

Основные требования к топливу — зольность не выше 5%, влажность не более 55% (122%).
Расчёт влажности W производился по формулам W=(mт-mс)/mт×100%, (W=(mт-mс)/mс×100%), где mт — общая масса топлива, mс — масса сухого вещества в топливе.

Основные технические характеристики



Еу-0,1

Еу-0,2

Еу-0,4

Номинальная тепловая мощность, кВт

100

200

400

Макс. расход топлива*, кг/час

50

100

200

Максимальная температура теплоносителя, °C



115



Температура уходящих газов, °C



не более 250



Необходимое разрежение за котлом, мм вод. ст.



30



КПД, %



не менее 80



Рекомендуемый объем обогрева**, м3

1500-3200

3500-6500

8800-16500

Габаритные размеры, дл. x шир. x выс., мм

2755 х 1100 х 2825

3250 х 1360 х 3240

4430 х 1760 х 3850

Масса, кг

2180

3480

10460

Для выработки номинальной мощности необходима установка дымососа. Выход газов осуществляется в нижней части теплообменника, что позволяет монтировать дымосос без особых сложностей. Также возможна работа котлов на пониженной мощности без дымососа — на естественной тяге, создаваемой дымовой трубой высотой не менее 15 м.

По отдельному заказу котлы могут быть укомплектованы дымососом, манометрами, термометрами, запорной арматурой, тягонапоромером, автоматикой управления и безопасности.

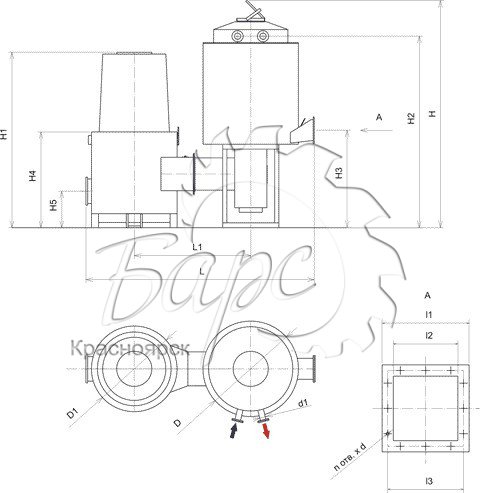

Габаритные размеры котлов

Размеры Модификация
Еу-0,1 Еу-0,2 Еу-0,4
H 2825 3240 3850
H1 2335 2500 2850
H2 2340 2590 3225
H3 1280 1390 1720
H4 1275 1365 1600
H5 500 520 655
L 2775 3250 4430
L1 1355 1660 2200
D 1100 1360 1760
D1 1020 1220 1960
I1 310 380 380
I2 230 300 300
I3 270 340 340
n отв. x d 12 отв. x 11 8 отв. x 14 8 отв. x 14
d1 Ду-80 Ду-80 Ду-80
