Топливно-сырьевой склад со шнековым выгружателем

Каталог товаров
цена по запросу

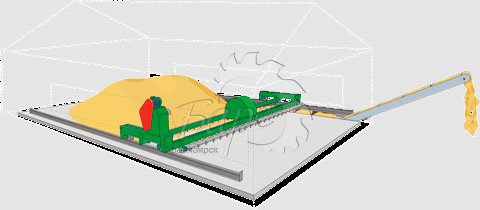

p>Механизированный топливно-сырьевой склад предназначен для механизированной подачи деревоотходов на технологические нужды. Склад состоит из шнекового выгружателя, рельсовых путей, горизонтального и наклонного транспортеров, ограждающих конструкций.

Шнековый выгружатель

Состоит из телеги, двух шнеков, механизма привода телеги и механизма привода шнеков. При движении разгружателя в сторону навала топлива, шнеки продвигают его на горизонтальный транспортер. Двигатель механизма привода телеги подключен к автоматике замедления хода при упоре выгружателя в навал топлива.

Транспортеры

Горизонтальный транспортер — скребковый, установлен в приямке пола топливного склада и подает топливо на наклонный транспортер; наклонный транспортер может быть как скребковый, так и ленточный. Горизонтальный транспортер может иметь длину от 10 до 30 м, в зависимости от объема склада.

Топливо

Склад рассчитан на подачу мелкофракционного топлива фракцией до 50 мм (опилки, стружка, щепа, лузга подсолнечника, костра льна, шелуха гречихи и т. п.) и относительной влажностью не более 50%.

Работа

Шнековый выгружатель движется в сторону навала топлива, при этом шнеки непрерывно вращаются. После того как шнеки погружаются в навал, топливо начинает подаваться на горизонтальный транспортер, при чем выгружатель замедляет свой ход и поддерживает постоянный момент на приводе телеги. По мере выбирания топлива из навала автоматика корректирует скорость хода выгружателя, поддерживая постоянный момент на приводе телеги. С горизонтального транспортера топливо подается на наклонный транспортер и далее на потребителя.

Основные технические характеристики
Максимальная производительность, м3/ч 60
Максимальный объем склада, м3 1000
Минимальный объем склада, м3 300
Установленная электрическая мощность, кВт 5-11 (в зависимости от объема склада и удаленности потребителя)
Длина, м (без наклонного транспортера) 10-30 (в зависимости от объема склада)
Ширина по оборудованию/с учетом здания, м 7,56/10
Высота по оборудованию, м 1,5
Максимальная высота при наличии здания, м 8

В полный комплект склада входит: шнековый выгружатель, горизонтальный и наклонный транспортеры, шкафы автоматики и электрики, кабельная продукция, здание из легких конструкций.
Также могут быть поставлены дополнительные транспортеры необходимой длины.

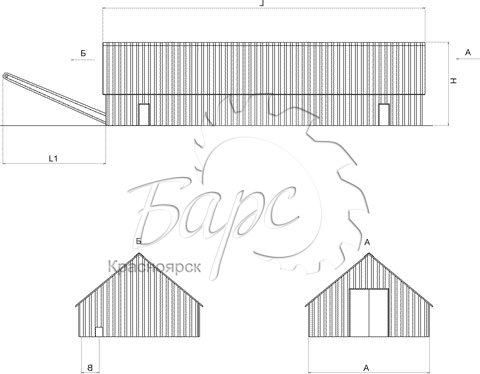

Размеры Модификация топливного склада
ТС-500 (500 м куб.) TC-1000 (1000 м куб.)
H 6000 8000
L 24000 30000
L1 10000
A 10000
B 1700
